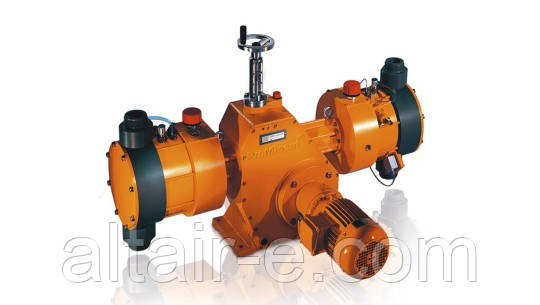

Поршневий насос-дозатор Makro/5

Технічні деталі

• Довжина ходу: 0-50 мм, зусилля на штоку: 10 000 Н
• Діапазон регулювання довжини ходу: 0-100%
• Настроювання довжини ходу: вручну, за допомогою колеса ручного керування й індикаторної шкали з кроком 0,5% (опціонально за допомогою електричного виконавчого привода)
• Похибка дозування за заданих умов і коректного встановлення не перевищує ±0,5 % за довжини ходу від 10 до 100%. Дотримуйтеся вказівок з експлуатації
• Потужний поршень із неіржавкої сталі з керамічним покриттям
• Контактувальні з середовищем матеріали: Неіржавка сталь 1.4571, інші матеріали за запитом
• На вибір пропонуються різні варіанти привода: Стандартні трифазні електродвигуни, двигуни для використання в вибухозахисних зонах із захистом Exe і EXde, а також різні конструкції фланців для використання двигунів, наданих замовником
• Ступінь захисту: IP 55
• Стійкий до морської води корпус із литого алюмінію з акриловим покриттям
• Для всіх поршневих насосів, що дозають, з міркувань безпеки під час встановлення необхідно передбачити відповідні запобіжні пристрої

Керування Makro/5 насосами-дозаторами

Довжина ходу регульованого привода Makro/5

Регульований привод, що складається із сервоприводу із сервоелектродвигуном і вбудованого мікропроцесорного регулятора для зміни довжини ходу за допомогою токового нормованого сигналу. Час спрацювання ок. 100 сек. для 100% від довжини ходу, обладнаний 2 кінцевими вимикачами для хв/макс. положення, ступінь захисту: IP 54. Під'єднання до електромережі 230 В (±10%), 50/60 Гц, ок. 40 Вт, хутро. З індикацією положення ходу на приводі Makro/ 5.

Спеціальна напруга/великий ступінь захисту/хвильового захисту за запитом.

Цей варіант виготовлення містить:

Вхідний нормований сигнал 0/4-20 мА, (відповідає довжині ходу 0-100%); внутрішній перемикач для ручного/автоматичного режиму, клавішний вимикач для зміни довжини ходу в ручному режимі. Вихід фактичного значення 0/4-20 мА для дистанційної індикації.

Частотний перетворювач для регулятора числа обертів у металевому корпусі, ступінь захисту IP 54

Частотний перетворювач у захисному корпусі IP 54 з вбудованим блоком керування й головним вимикачем, розрахований на зазначену далі потужність двигуна.

Можливість зовнішнього керування за допомогою сигналу 0/4-20 мА або 0-10 В і відповідною вихідною частотою 0-50 (60) Гц.

Вбудований блок керування з різними функціями, як-от перемикання на зовнішнє/внутрішнє керування, під час внутрішнього керування частота задається за допомогою клавіш зі стрілками, повідомлення про збою на дисплеї з багаторазовою підтримкою тощо. п.

З пристроєм аналізу даних для контролю температури двигуна (термісний захист).

Датчик ходу з сигналом Namur

Монтаж на кривошипно-шатунному механізмі редуктора Makro/ 5. Для точної реєстрації кожного ходу дозатора, складається з контактного кулачка та індуктивного датчика руху, комутаційний сигнал Namur. Може використовуватися в поєднанні з електронними лічильниками з попереднім встановленням для дозування партій або системами пропорційного дозування з пропорційними керуванням.

Подальший монтаж можливий тільки на заводі.

Допуски для вибухозахищеної експлуатації зі ступенем захисту EExia II C T6.
